Проектирование узлов учета газа

ООО "ТЕПЛОГАЗУЧЕТ-СЕРВИС" выполняет полный комплекс работ по проектированию коммерческих узлов учета газа (УУГ) и предпроектных решений в части газификации объектов Москвы и Московской области.

Кому необходим проект узла учета газа

Учет потребляемого газа необходим всем коммерческим потребителям. Строительстве нового газопотребляющего объекта или реконструкция уже существующего не может обойтись без проекта УУГ.

Конструкционные особенности

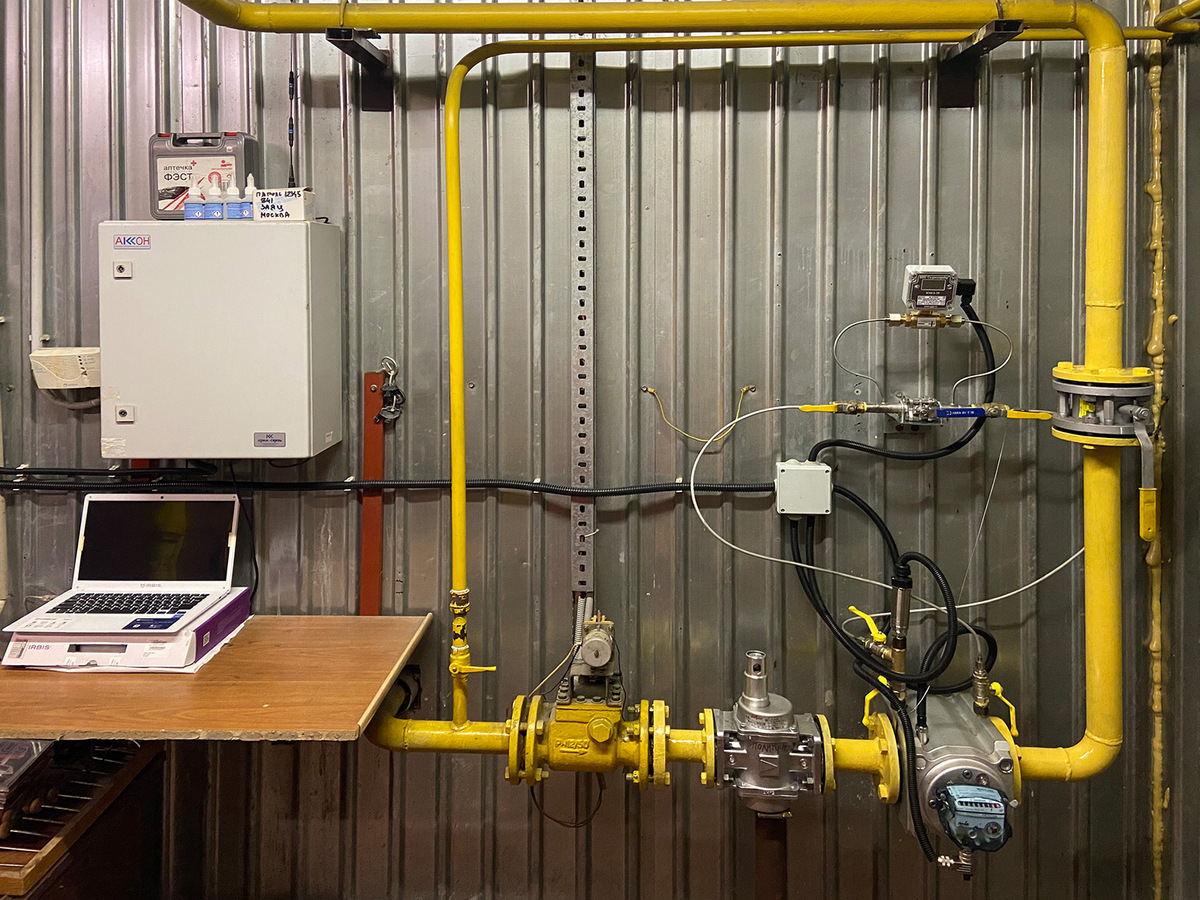

Согласно ГОСТ Р8.740-2011, коммерческий узел учета газа должен включать элементы:

• счетчик газа;
• датчик абсолютного давления;
• перепадомер;
• датчик температуры;
• корректор объема газа;
• внешний датчик температуры окружающей среды;
• систему передачи показаний на пульт ДУ (телеметрии);
• фильтрационный блок;
• запорную арматуру (клапана, задвижки).

Все приборы входящие в УУГ должны состоять в реестре средств измерения.

Этапы проектирования узла учета расхода газа

• Предпроектное обследование
  На предприятие заказчика, выезжаеют специалисты для сбора документации, на основании которой составляется отчет по предпроектному обследованию.
• Составление технического задания.
• Запрос технических условий на проектирование в газораспределительной организации (ГРО).
• Разработка рабочего проекта.
• Проведение метрологической экспертизы.
• Подготовка проекта к выдаче заказчику и согласование в ГРО.

Почему проектирование коммерческого узла учёта газа (КУУГ) стоит поручить специалистам

Проект КУУГ - процедура сложная и комплексная, которая проводится в соответствии с актуальными ГОСТ, и установленными законом нормами и правилами.
Срок выполнения процедуры зависит от необходимого объема деятельности, видов и поставки оборудования, загруженности экспертных организаций и ГРО.

Общие требования к проектированию КУУГ

На стадии выполнения проекта Заявитель (владелец УУГ) предоставляет на согласование техническое решение, и следующую документацию:

1. Пояснительная записка, содержащая разделы:

   1. Общие положения, с перечнем нормативных документов по метрологии, электробезопасности и т.д., необходимых для проектирования;
   2. Сведения об объекте, где устанавливается узел учета;
   3. Исходные данные для проектирования УУГ, в том числе:
      1. Характеристика газа;
      2. Характеристика объекта, с указанием:
         • используемое оборудование с указанием характеристик: типа, количества, мощности и проч.;
         • режим работы оборудования;
         • максимальный объем потребляемого в единицу времени газа (м3/час), приведенный к стандартным условиям;
         • минимальное и максимальное значения давления в газопроводе в месте эксплуатации УУГ;
         • минимальное и максимальное значения атмосферного давления в месте эксплуатации УУГ;
         • минимальное и максимальное значения температуры газа в газопроводе в месте установки УУГ.
   4. Обоснование выбор расходомера или счетчика газа, выполнение расчетов;
   5. Обоснование выбора средства контроля перепада давления;
   6. Выбор фильтра, устанавливаемого перед расходомером или счетчиком газа, и средства контроля степени засоренности фильтра;
   7. Расчет сужающего устройства (СУ);
   8. Описание типов средств измерения, технических характеристик и состав УУГ, методики измерений;
   9. Функциональная схема УУГ с указанием состава;
   10. Описение устройств и программного обеспечения с помощью которых будет осуществляться вывод с корректоров на бумажные носители, для предоставления данных в ГРО;
   11. Описание системы телеметрической передачи данных с УУГ в АСУПГ ГУП МО «Мособлгаз»;
   12. Приложение. Данный раздел включает:
       1. Техническое задание на выполнение технического решения (заверяется подписью и печатью заявителя (владельца УУГ);
       2. Копию технических условий или письмо с требованием согласования технического решения у РГО;
       3. Копию доверенности от заявителя доверенному лицу;
       4. Копию свидетельства саморегулируемой организации о допуске к проектным работам;
       5. Копии из документов на оборудование (паспортов, технических описаний и пр.);

   Пояснительная записка и функциональная схема КУУГ заверяются подписью и печатью заявителя.
2. Схема наружного газопровода с указанием:
   • Точка врезки;
   • Граница участка газифицированного объекта;
   • Расположение КУУГ;
   • Газоиспользующее оборудование;
   • Запорная арматура;
   • Длина газопровода и диаметр труб;
   • Давление в газопроводе.
3. Аксонометрическая схема.
   Указываются все технические устройства (краны, задвижки, клапона, регуляторы и пр.).
4. Схема КУУГ.
   На схеме указываются средства измерения, вспомогательные устройства, соединительные элементы, измерительные трубопроводы (с указанием размеров).
5. Спецификация к схеме КУУГ.
   Спецификация содержит список средств измерения, дополнительных устройств, запорной арматуры и других устройств, изображенных на схеме КУУГ.
6. Электрическая схема.
   Указываются средства измерения и вспомогательные устройства, подключаемые к электрической сети, разводка электрических проводов, разъемы, клеммы, клеммные коробки и место присоединения к электрической сети.
7. Спецификация к схеме электрических соединений.
